KCS Ø32 / Ø100

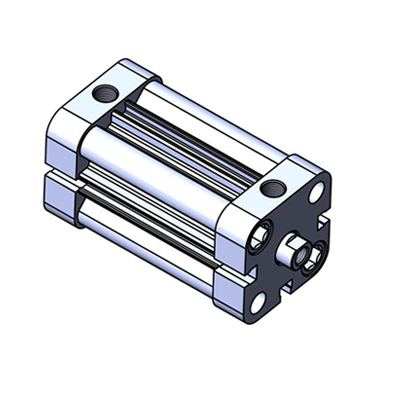

	KCS : KOMPAKT TEK ETKİLİ SİLİNDİRLER (ÖNDEN YAYLI)
	KCS-A : KOMPAKT MANYETİK TEK ETKİLİ SİLİNDİRLER (ÖNDEN YAYLI)

Çalışma Akışkanı :	Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava

Çalışma Sıcaklık Derecesi :	Poliüretan (PU) : -20° C......+80° C Viton (FKM) : -30° C......+150° C

Max. Çalışma Basıncı :	10 Bar

SİLİNDİR Ø	MİL Ø	İTME ve ÇEKME KUVVETLERİ (6Bar)
(mm)	(mm)	İtme Kuvveti (N)	Çekme Kuvveti (N)
32	12	450	16
40	12	708	23
50	16	1120	30
63	16	1800	35
80	20	2900	60
100	20	4520	100

ISO 21287 KCS-A KOMPAKT SİLİNDİR Ø32 / Ø100

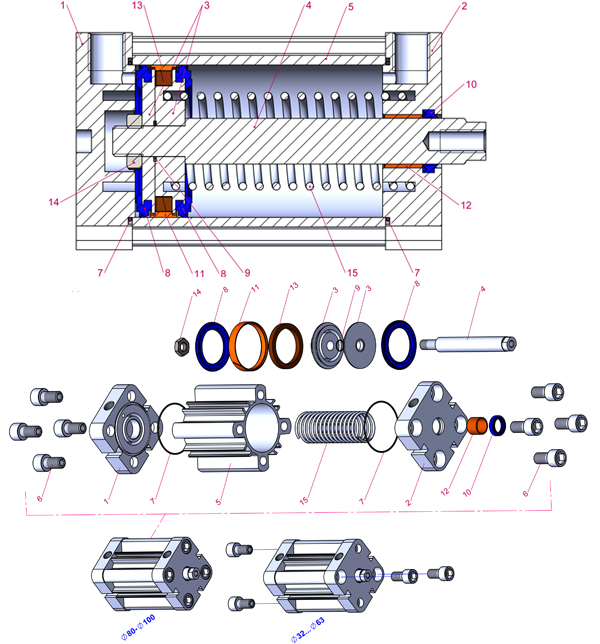

No	MALZEME ADI	MALZEME ÖZELLİĞİ	ADET
1	Arka Kapak	Alüminyum	1
2	Ön Kapak	Alüminyum	1
3	Orta Piston	Alüminyum	2
4	Piston Mili	X20Cr13 Sert Krom Kaplamalı	1
5	Boru	AlMgSi0.5 + Eloksal Kaplamalı	1
6	Civata	SS 303	4-8
7	Kapak O-ringi	NBR	2
8	Piston Keçesi	PU	2
9	Orta Piston O-ringi	NBR	1
10	Mil Keçesi	PU	1
11	Yataklama Bandı	Polyacetal	1
12	Yataklama Burcu	CSB-40	1
13	Mıknatıs		1
14	Somun	Galvaniz Kaplamalı Çelik	1
15	Yay	Galvaniz Kaplamalı Çelik	1

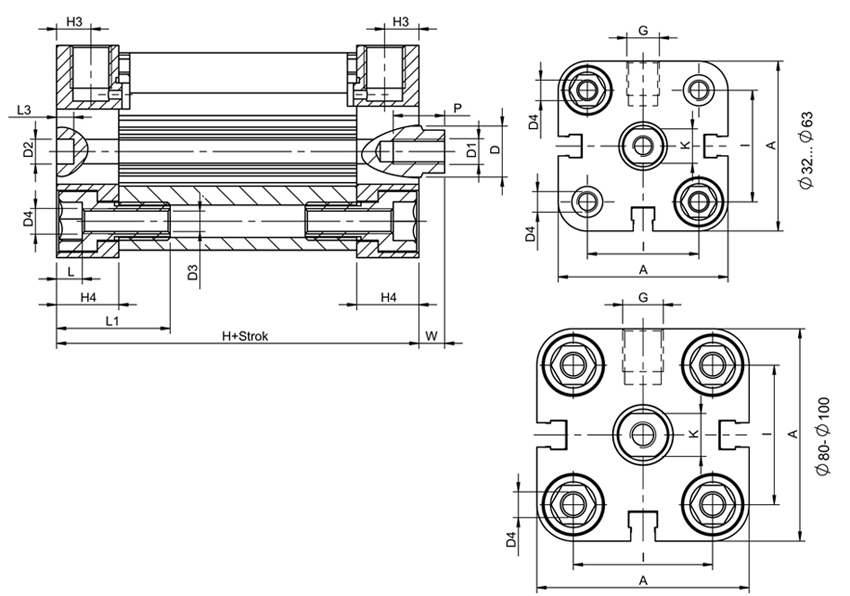

Silindir Ø mm	A	D Ø	D1 Ø	D2 Ø	D3 Ø	D4 Ø	G	H	H3	H4	I	K	L	L1	L3	P	W
32	49.5	12	M8	6	5.2	M6	1/8’’	44.5	7.5	14.5	32.5	10	6	26.5	4	12	7
40	57	12	M8	6	5.2	M6	1/8’’	46	7.5	14.75	38	10	6	26.5	4	12	7
50	65.5	16	M10	6	6.8	M8	1/8’’	46.5	7.5	14.75	46.5	13	7	30.5	4	16	8
63	79.5	16	M10	8	6.8	M8	1/8’’	50	7.5	14.75	56.5	13	7	30.5	4	16	8
80	96	20	M12	8	8.5	M10	1/8’’	56.5	8.25	16.5	72	17	8.7	38.5	4	20	10
100	116	20	M12	8	8.5	M10	1/8’’	67	10	19.75	89	17	8.7	38.5	4	24	10
