PKD Ø32 / Ø100

Tekopa

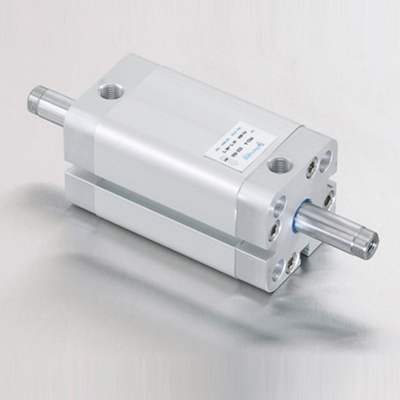

PKD Ø32 / Ø100
PKD : KOMPAKT ÇİFT MİLLİ ÇİFT ETKİLİ SİLİNDİRLER
PKD-A : KOMPAKT MANYETİK ÇİFT MİLLİ ÇİFT ETKİLİ SİLİNDİRLER

Çalışma Akışkanı : Filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava

Çalışma Sıcaklık Derecesi : Poliüretan (PU) : -20° C......+80° C
Viton (FKM) : -30° C......+150° C

Max. Çalışma Basıncı :
 10 Bar

SİLİNDİR Ø MİL Ø İTME ve ÇEKME KUVVETLERİ (6Bar)
(mm) (mm) İtme Kuvveti (N) Çekme Kuvveti (N)
32 12 415 415
40 12 687 687
50 16 1058 1058
63 16 1750 1750
80 20 2829 2829
100 25 4420 4420

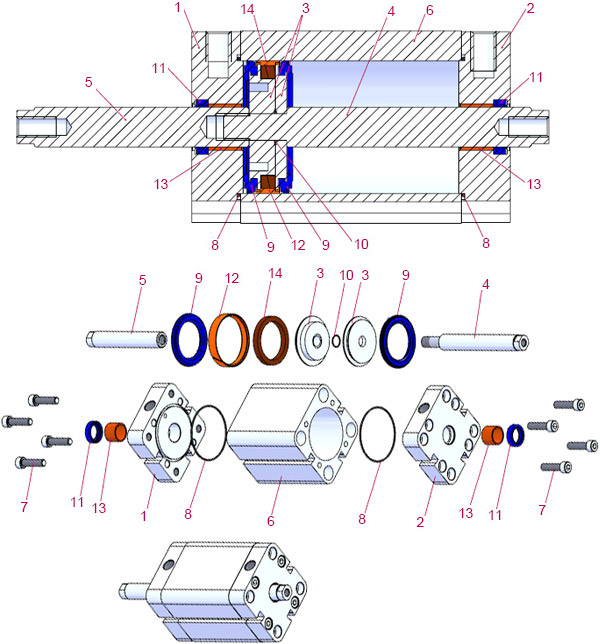

PKD-A KOMPAKT SİLİNDİR Ø32 / Ø100
No MALZEME ADI MALZEME ÖZELLİĞİ ADET
1 Kapak Alüminyum 1
2 Kapak Alüminyum 1
3 Orta Piston Alüminyum 2
4 Erkek Piston Mili X20Cr13 Sert Krom Kaplamalı 1
5 Dişi Piston Mili X20Cr13 Sert Krom Kaplamalı 1
6 Boru AlMgSi0.5+Eloksal Kaplamalı 1
7 Cıvata Paslanmaz Çelik 8
8 Kapak O-ringi NBR 2
9 Piston Keçesi PU 2
10 Orta Piston O-ringi NBR 1
11 Mil Keçesi PU 2
12 Yataklama Bandı Polyacetal 1
13 Yataklama Burcu CSB-40 2
14 Mıknatıs   1

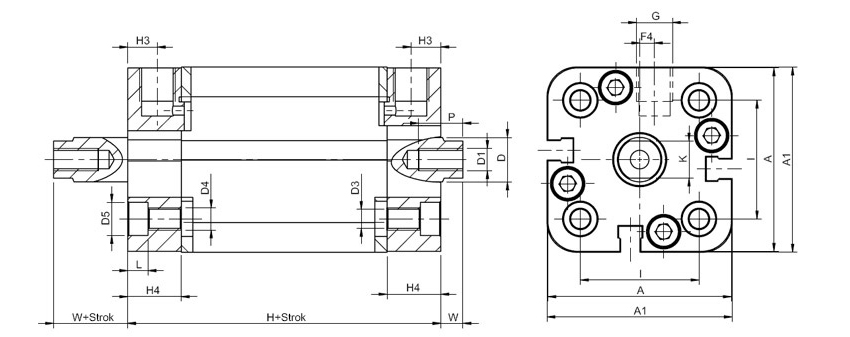

Silindir
Ø mm		 A A1 D
Ø		 D1
Ø		 D3
Ø		 D4
Ø		 D5
Ø		 F4 G H H3 H4 I K L P W
32 49.5 50 12 M6 5.2 M6 9 4 1/8'' 44.5 8 14.5 32 10 5.5 12 6
40 57.5 58 12 M6 5.2 M6 9 3 1/8'' 45.5 8 14.75 42 10 5.5 12 6.5
50 66.5 67 16 M8 6.7 M8 10.5 0 1/8'' 45.5 8 14.75 50 13 6.5 12 7.5
63 79.5 80 16 M8 8.7 M10 13.5 0 1/8'' 50 8 14.75 62 13 8.5 14 7.5
80 99.5 100 20 M10 8.7 M10 13.5 0 1/8'' 56 8.5 16.5 82 17 8.5 15 8
100 123.5 124 25 M12 8.7 M10 13.5 0 1/4'' 66.5 10.5 19.75 103 22 8.5 20 10
