Rodless Silindirler

ZS
ZSS

STANDART SİLİNDİR
Mevcut milsiz silindirlerle aynı bağlantı uzunluğu
0-strok uyumlu

GÜVENLİK KURALLARI

LANAMATIC silindir güvenlidir ve son teknoloji ile üretilmiştir.
Aşağıdaki durumlar tehlikeli olabilir;

Eğer silindir ehil olmaya personel tarafından veya uygunsuz biçimde kullanılır, kurulur ve bakım yapılırsa,

Eğer silindir kurallara uygun olarak kullanılmazsa

Eğer kaza önleme kuralları (UVV,VDE), güvenlik ve kurma kuralları dikkate alınmazsa

Silindirin işlev ve işlem güvenliğini kısıtlayan çalışma yöntemlerindenkaçınmak zorunludur.

Silindir sadece kendi teknik kapsamında kullanılmak içindir, bunun dışındaki herhangi bir kullanım kurallara aykırıdır.

Üreticiler bu çeşit uygunsuz kullanımdan kaynaklanan hasarlardan mesul değildir.

Kurulum yeniden inşa, bakım durumlarında güç kaynağının sökülmesi zorunludur.

Bakım, genişletme veya yeniden inşa durumlarında silindirin çalışma alanından uzaklaştırılması ve işin tehlike bölgesi dışında yapılması tavsiye edilir.

Birimlerin kurulum, bağlantı, ayarlama, çalıştırma ve deneme aşamalarında hiçbir teknisyenin veya başka bir kişinin yanlışlıkla silindirleri çalıştıramayacağından emin olunmalıdır.

Aksesuar olarak belirtilmeyen ilave delikler, dişler veya bağlantılar ancak LANAMATIC AG'ye danıştıktan sonra uygulanabilir.

Eğer bir silindirin aşındırıcı toz veya asit benzeri maddelerin buharının yakınında çalıştırılması söz konusu olursa LANAMATIC AG'nin ön onayına ihtiyaç vardır.

Aksi halde çalışma yerinin güvenlik ve kaza önleme kuralları geçerlidir.

ZK
ZKS



KISA SİLİNDİR
Son derece kısa bağlantı uzunluğu

0-stroğu %42 daha kısa

ZF
ZFF
ZFK
ZFU
ZFB
YATAKLAMALI SİLİNDİR
Dıştan ayarlanabilir kızak yataklaması ile birlikte
Büyük yükler için
ZP PARALEL SİLİNDİR
Her yönden yüksek momentler ve yükler için
Çift etkili kuvvet
Merkezi bağlantı
ZGS
ZGK
ZGF
ZGFK
KAVRAYICI SİLİNDİR
Kavrama fonksiyonları ve germe fonksiyonları
Açma & kapama fonksiyonları
ZTS
ZTK
ZTF
TANDEM SİLİNDİR
Boyuna yüksek momentler için
ZDS
ZDK
ZDF
ZDFK
ÇİFT ETKİLİ SİLİNDİR
Çift etkili kuvvet
Sıkma, baskı, zımbalama vs.
FB
MB
PB
KT
AKSESUARLAR
Ayak bağlantı braketi
Orta destek bağlantı
Hareketli köprü bağlantı
Çarpraz bağlantı braketi vs.


NOTLAR
» Bu veriler ürün bilgisi olarak kullanmak içindir,
yasal olarak tanınmış özellikler değildir.
» Eğer Kasıt veya ağır ihmal söz konusu değilse zarar için tarafımıza yöneltilen herhangi bir talep hukuken değerlendirmeye alınmadan yok sayılacaktır.
» Teknik değişikliklerin, kusurların ve hataların bütün hakları saklıdır.
MONTAJ TALİMATI
Piston keçelerini ve yastıklama halkasını biraz yağlayın
Piston keçesini pistonun üzerine bağlayın.
Yastıklama halkasını kanalın içine takın.
Halkanın küçük çapının dışarıda olmasına dikkat edin.
Sızdırmazlık bandını biraz yağlayın.
Bir ucunu yukarı doğru bükerek kızaklı pistonun içine yerleştirin.
Sızdırmazlık bandının ucunu boru profiline, ve kızaklı pistonu boru profilinin içine yerleştirin.
Arka kapağa, band kapağı ve yastıklama pimi çnceden monte edilmiştir.
O-Ringi yağlayın ve yerleştirin.
Kızaklı pistonu sona doğru itin ve arka kapağı yerleştirin.
Bir tarafına yassı sızdırmazlık elemanını yerleştirin ve özel civataları sıkın.
Örtü bandını yerleştirin ve saplama vidası ile sıkıştırın.
Kızaklı pistonun içinden geçirin.
Tam boyuna getirin ve diğer taraftan sıkıştırın.
Sızdırmazlık bandını pense ile gererek çekin(yaklaşık uzunluğunun 0.5 - 1 % kadar) uzatın ve pimli saplama vidasıyla sabitleyin.
Arta kalan sızdırmazlık bandını kesin.Yan sıyırıcıyı yerleştirin, ön sıyırıcıyı sıkın ve örtü bandı ile sıkıştırın.
Saplama vidasını yapıştırıcı ile (Loctite) sabitleyin.
Yataklama kızağını silindirin üzerine sürün ve kızak çubuğunu yerleştirin ve saplama vidaları ile hafifçe ayarlayın.
Plastik çekiç ile yataklama kızağına kenarından hafifçe vurun.
boşluğu kontrol edin gerekli ise tekrarlayın.
 3">
Teknik Bilgi
Yapım Şekli Kızaklı Piston sayesinde, boru üzerindeki kanaldan, güç iletimini gerçekleştiren milsiz silindir.
Strok 6000 m'ye kadar isteğe göre, daha üstü talebe göre
Bağlantı Parçasının Konumu İsteğe göre
Çalışma Çift etkili ve ayarlanabilir son konum yastıklamalı
Çalışma Basıncı 2 ... 8bar
Çalışma Sıcaklığı -20 C ... +80 C
Ortam Filtrelenmiş, az yağlanmış veya yağlanmamış sıkıştırılmış hava
Malzeme Alüminyum parçalar yüksek dayanımlı alaşımdan, sızdırmazlık elemanları yağa dirençli plastiklerden ve kauçuktan yapılır.
  Ağırlık
Silindir Kuvvet/6 bar Yastıklama ZS ZF ZFF Ağırlık/Stroke
18 140 N 15 mm 0.3 kg 0.4 kg 0.6 kg 1.5 kg/1000 m
25 270 N 18 mm 0.6 kg 0.9 kg 1.1 kg 2.6 kg/1000 m
32 440 N 24 mm 1.1 kg 1.5 kg 2.2 kg 3.6 kg/1000 m
40 680 N 34 mm 1.8 kg 2.8 kg 3.8 kg 4.8 kg/1000 m
50 1060 N 40 mm 3.2 kg 4.9 kg 6.4 kg 7.4 kg/1000 m
63 1680 N 49 mm 5.6 kg 8.0 kg 10.4 kg 10.0 kg/1000 m

 YÜKLER
Kuvvet ve Moment ile ilgili olan tüm veriler v<0.35m/s hız da olduğunda geçerlidir.
Bu değerler korunduğunda max.ömür, min.gürültü ve optimum çalışma sonuçları sağlanır.
Dah yüksek hızlar kabul edilebilirkuvvetleri azaltır.

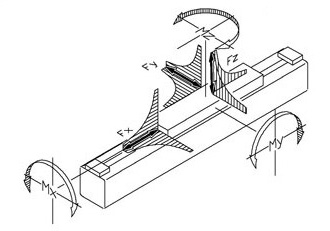

ZS Standart Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 80 300 80 40 20 1 3 3
25 270 110 480 155 90 40 2 13 13
32 440 165 650 280 155 70 3.5 25 25
40 680 225 800 500 290 125 5.5 40 40
50 1060 325 1060 790 420 195 10 65 65
63 1680 435 1680 1500 850 370 16 100 100

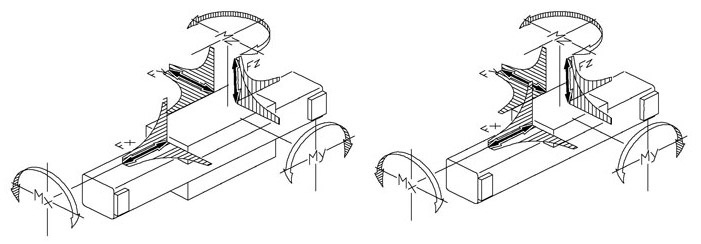

ZF Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 370 370 100 58 26 3.5 6 6
25 270 800 800 280 160 65 10 20 20
32 440 1200 1200 510 300 140 25 45 45
40 680 1600 1600 1000 550 250 40 75 75
50 1060 2100 2100 1500 850 380 80 150 150
63 1680 2800 2800 2500 1400 610 110 250 250


Bu veriler Yataklamalı Kızaklar bağlı olduğu zaman geçerlidir.



ZFF Çift Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 550 550 150 80 31 5.2 9 9
25 270 1200 1200 420 210 80 15 30 30
32 440 1800 1800 750 400 170 37 67 67
40 680 2400 2400 1500 750 300 60 110 110
50 1060 3200 3200 2200 1150 460 120 220 220
63 1680 4200 4200 3700 1900 740 170 370 370

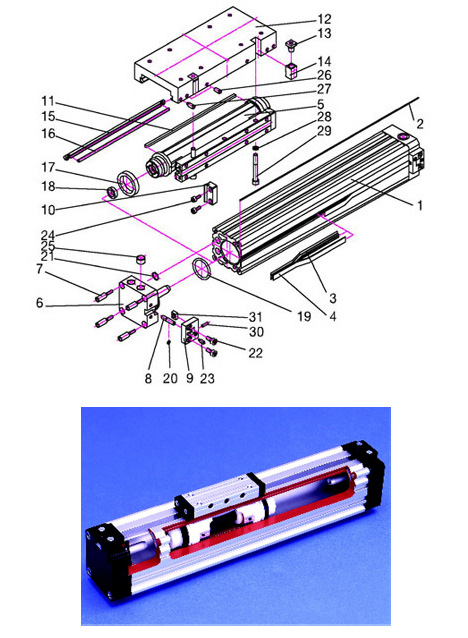

Pos TANIMLAMA MALZEME
1 Boru Al Mg Si 0.5 Eloksal Kaplamalı
2 Yuvarlak Profil TPU
3 Sızdırmazlık Bandı PA
4 Örtü Bandı Paslanmaz Çelik
5 Kızaklı Piston Al Eloksallı / POM
6 Arka Kapak Al Eloksallı
7 Özel Civata Çinko Kaplanmış Çelik
8 Yastıklama Pimi Paslanmaz Çelik
9 Bant Kapağı POM
10 Ön Sıyırıcı POM
11 Yan Sıyırıcı POM
12 Kızak Al Eloksallı
13 Konik Somun Çinko Kaplanmış Çelik
14 Sıkma Kaması Al Eloksallı
15 Kızak Çubuğu POM
16 Baskı Çubuğu Paslanmaz Çelik
17 Piston Keçesi PU
18 Yastıklama Halkası NBR
19 O-ring NBR
20 O-ring NBR
21 Yassı Keçe NBR
22 Gömme Civata Çinko Kaplanmış Çelik
23 Pimli Saplama Vidası Çinko Kaplanmış Çelik
24 Silindir Kafa Vidası Çinko Kaplanmış Çelik
25 Kör Tapa Çinko Kaplanmış Çelik
26 Saplama Vidası Çelik
27 Pimli Saplama Vidası Çelik
28 Yassı Rondela Çinko Kaplanmış Çelik
29 Silindir Kafa Vidası Çinko Kaplanmış Çelik
30 Saplama Vidası Çelik
31 Kare Somunu Çinko Kaplanmış Çelik

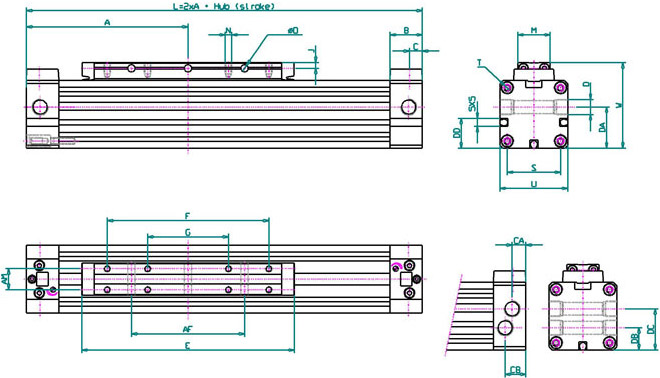

ZS Standart Silindir

Ø A AF AM B C CA CB D DA DB DC DD E F G J M N ØO S T U W
Ø 18 80 50 10 16.5 6.5 - - M7x1/6 15.5 - - - 103 75 - 3 15.5 M3x6 Ø 3.5 23.5 M3x7 30 39
Ø 25 100 70 13 20 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 3.5 20 M4x7 Ø 4.5 33 M4x9 42 53
Ø 32 120 100 16 20 8.5 7 13 G1/8x8 32 16 34.5 21 171 140 70 4.5 25 M5x9 Ø 5.5 41 M5x10 52 65
Ø 40 150 140 22 23 13 11 14.5 G1/4x12 37.5 18.5 41 29.5 220 180 90 5 33 M6x10 Ø 7 51 M6x12 63 79
Ø 50 180 180 29 23 13 12 14 G1/4x12 47.5 22.5 47.5 37 280 220 110 6.5 42 M8x12.5 Ø 7 63 M8x12 78 96
Ø 63 215 230 40 29 13 12.5 15.5 G3/8x12 59.5 24.5 59.5 44.5 333 280 140 8 54 M8x15 Ø9 78 M8x12 93 113.5

Sipariş Örneği:
ZS Ø 25 100mm Stroklu Standart Silindir

Sipariş No.
1 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
1 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
1 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı

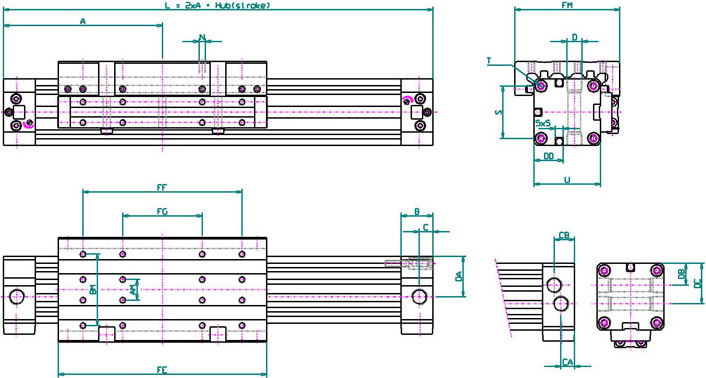

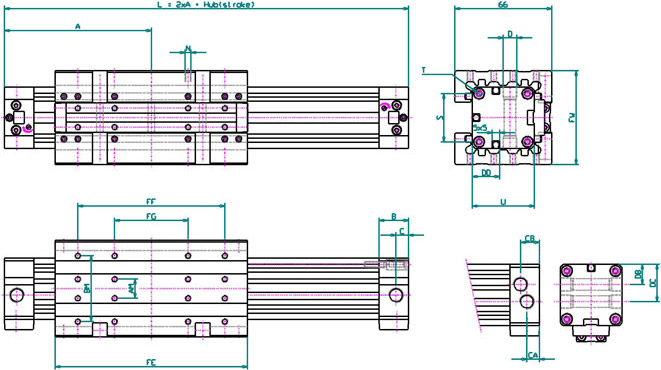

ZF Yataklamalı Silindir


Ø A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 39 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 53 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 65 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 79 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 96 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 113.5 M8x16 78 M8x12 93

Sipariş Örneği:
ZF Ø 25 100mm Stroklu Yataklamalı Silindir

Sipariş No.
3 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı




ZFF Çift Yataklamalı Silindir



Ø
A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 48 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 64 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 78 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 95 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 114 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 134 M8x16 78 M8x12 93

Sipariş Örneği:
ZFF Ø 25 100mm Stroklu Çift Yataklamalı Silindir

Sipariş No.
3 2 5 1 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 1 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 1 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı

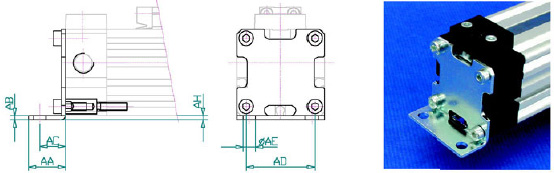

FB Ayak Bağlantı
Silindir
Ø mm
AA AB AC AD AE AH Sipariş No.
Ø 18 15 2 10 20 Ø 6 2 1182-0001
Ø 25 18 2 12.5 30 Ø 6 2 1252-0001
Ø 32 20 2.5 13.5 40 Ø 7 3 1322-0001
Ø 40 30 3 17.5 50 Ø 9 3.5 1402-0001
Ø 50 28 3 20 60 Ø 9 3 1502-0001
Ø 63 30 3 21 75 Ø 11 4.5 1632-0001

Her sipariş no'su 2 Adet Ayak Bağlantı ve 8 Adet civata içermektedir.

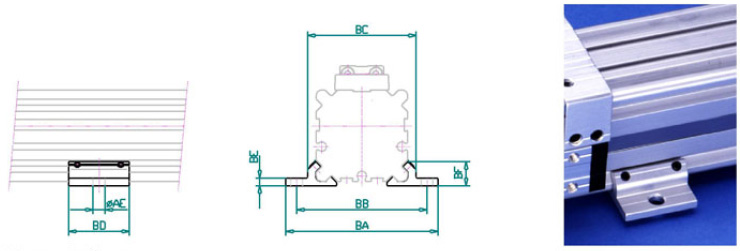

MB Orta Bağlantı
Silindir Ø mm AE AH BA BB BC BD BE BF Sipariş No.
Ø 18 Ø 6 2 56 46 36.5 23 2.5 8.25 1183-0001
Ø 25 Ø 6 2 70 60 50 28 3.5 11 1253-0001
Ø 32 Ø 7 3 85 73 61.5 33 4 13.8 1323-0001
Ø 40 Ø 9 3 105 90 75 38 4.5 16 1403-0001
Ø 50 Ø 9 3 122 106 91 43 5 19 1503-0001
Ø 63 Ø 11 4.5 144 125 107 48 6 22 1633-0001

Her sipariş no'su 2 Adet Orta Bağlantı ve 4 Adet civata içermektedir.
Bükülme Diyagramı
MB Orta Bağlantı
Çok uzun Silindirler kullanıldığı ve büyük yükler uygulandığı zaman boru bükülmesine DİKKAT edilmelidir. Kabul edilebilir bükülme haricindeki bükülme durumunda bir veya birden fazla Orta Bağlantı kullanılmalıdır.
Örnek:
Fz=500N uygulandığı zaman Ø25 Silindir max. 0.5mm bükülmelidir.
Diyagrama göre Silindir 750mm uzunluğunda olabilir. Daha uzun Silindirlerde orta bağlantı kullanılmalıdır.
Diğer olasılıklar:

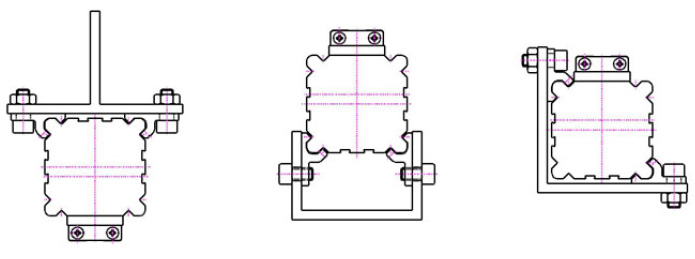

Uzun Silindirler bağlantısız kurulduğu zamanlarda ilave profiller destek gibi kullanılabilir.
Örnekler:
Tüm versiyonlarda duruma göre orta bağlantılı veya standart profili.



AS Ayarlanabilir Şok Emici Bağlantı Braketi
Silindir Ø mm A
ZF/ZFK
AH B
ZF/ZFK
C D E F G H M N O SW T
Ø 18 80/57.5 2 113/90.5 32 Max. 25 57 43.5 8 23.5 M10x1 8 15 13 M3x10
Ø 25 100/67.5 2 117.5/85 37 Max. 40 72 57 12.5 33 M14x1.5 10 20 17 M4x10
Ø 32 120/77.5 3 135.5/90 70 Max. 30 84 70 14.5 41 M14x1.5 12 20 17 M5x12
Ø 40 150/95 3 165/110 65 Max. 50 105 93 16 51 M25x1.5 15 30 32 M6x15
Ø 50 180/105 3 195/140 80 Max. 65 126 102 22.5 63 M25x1.5 15 30 32 M8x20
Ø 63 215/125 4.5 250/160 80 65 140 118.5 20 78 M25x1.5 15 40 32 M8x20


Sipariş Örneği: AS25 Durdurma Ayarı değiştirilebilir ZF25 veya ZFK25 için (Şok Emicisiz)

Sipariş No.
1 2 5 8 - 0 0 0 0
Tekopa

Rodless Silindirler

Rodless Silindirler

ZS
ZSS

STANDART SİLİNDİR
Mevcut milsiz silindirlerle aynı bağlantı uzunluğu
0-strok uyumlu

GÜVENLİK KURALLARI

LANAMATIC silindir güvenlidir ve son teknoloji ile üretilmiştir.
Aşağıdaki durumlar tehlikeli olabilir;

Eğer silindir ehil olmaya personel tarafından veya uygunsuz biçimde kullanılır, kurulur ve bakım yapılırsa,

Eğer silindir kurallara uygun olarak kullanılmazsa

Eğer kaza önleme kuralları (UVV,VDE), güvenlik ve kurma kuralları dikkate alınmazsa

Silindirin işlev ve işlem güvenliğini kısıtlayan çalışma yöntemlerindenkaçınmak zorunludur.

Silindir sadece kendi teknik kapsamında kullanılmak içindir, bunun dışındaki herhangi bir kullanım kurallara aykırıdır.

Üreticiler bu çeşit uygunsuz kullanımdan kaynaklanan hasarlardan mesul değildir.

Kurulum yeniden inşa, bakım durumlarında güç kaynağının sökülmesi zorunludur.

Bakım, genişletme veya yeniden inşa durumlarında silindirin çalışma alanından uzaklaştırılması ve işin tehlike bölgesi dışında yapılması tavsiye edilir.

Birimlerin kurulum, bağlantı, ayarlama, çalıştırma ve deneme aşamalarında hiçbir teknisyenin veya başka bir kişinin yanlışlıkla silindirleri çalıştıramayacağından emin olunmalıdır.

Aksesuar olarak belirtilmeyen ilave delikler, dişler veya bağlantılar ancak LANAMATIC AG'ye danıştıktan sonra uygulanabilir.

Eğer bir silindirin aşındırıcı toz veya asit benzeri maddelerin buharının yakınında çalıştırılması söz konusu olursa LANAMATIC AG'nin ön onayına ihtiyaç vardır.

Aksi halde çalışma yerinin güvenlik ve kaza önleme kuralları geçerlidir.

ZK
ZKS



KISA SİLİNDİR
Son derece kısa bağlantı uzunluğu

0-stroğu %42 daha kısa

ZF
ZFF
ZFK
ZFU
ZFB

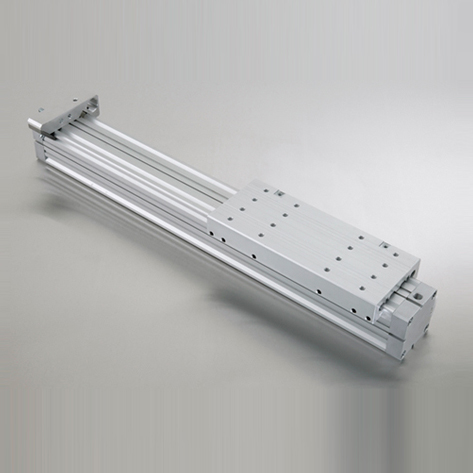

YATAKLAMALI SİLİNDİR
Dıştan ayarlanabilir kızak yataklaması ile birlikte
Büyük yükler için
ZP PARALEL SİLİNDİR
Her yönden yüksek momentler ve yükler için
Çift etkili kuvvet
Merkezi bağlantı
ZGS
ZGK
ZGF
ZGFK
KAVRAYICI SİLİNDİR
Kavrama fonksiyonları ve germe fonksiyonları
Açma & kapama fonksiyonları
ZTS
ZTK
ZTF
TANDEM SİLİNDİR
Boyuna yüksek momentler için
ZDS
ZDK
ZDF
ZDFK
ÇİFT ETKİLİ SİLİNDİR
Çift etkili kuvvet
Sıkma, baskı, zımbalama vs.
FB
MB
PB
KT
AKSESUARLAR
Ayak bağlantı braketi
Orta destek bağlantı
Hareketli köprü bağlantı
Çarpraz bağlantı braketi vs.


NOTLAR
» Bu veriler ürün bilgisi olarak kullanmak içindir,
yasal olarak tanınmış özellikler değildir.
» Eğer Kasıt veya ağır ihmal söz konusu değilse zarar için tarafımıza yöneltilen herhangi bir talep hukuken değerlendirmeye alınmadan yok sayılacaktır.
» Teknik değişikliklerin, kusurların ve hataların bütün hakları saklıdır.
MONTAJ TALİMATI
Piston keçelerini ve yastıklama halkasını biraz yağlayın
Piston keçesini pistonun üzerine bağlayın.
Yastıklama halkasını kanalın içine takın.
Halkanın küçük çapının dışarıda olmasına dikkat edin.
Sızdırmazlık bandını biraz yağlayın.
Bir ucunu yukarı doğru bükerek kızaklı pistonun içine yerleştirin.
Sızdırmazlık bandının ucunu boru profiline, ve kızaklı pistonu boru profilinin içine yerleştirin.
Arka kapağa, band kapağı ve yastıklama pimi çnceden monte edilmiştir.
O-Ringi yağlayın ve yerleştirin.
Kızaklı pistonu sona doğru itin ve arka kapağı yerleştirin.
Bir tarafına yassı sızdırmazlık elemanını yerleştirin ve özel civataları sıkın.
Örtü bandını yerleştirin ve saplama vidası ile sıkıştırın.
Kızaklı pistonun içinden geçirin.
Tam boyuna getirin ve diğer taraftan sıkıştırın.
Sızdırmazlık bandını pense ile gererek çekin(yaklaşık uzunluğunun 0.5 - 1 % kadar) uzatın ve pimli saplama vidasıyla sabitleyin.
Arta kalan sızdırmazlık bandını kesin.Yan sıyırıcıyı yerleştirin, ön sıyırıcıyı sıkın ve örtü bandı ile sıkıştırın.
Saplama vidasını yapıştırıcı ile (Loctite) sabitleyin.
Yataklama kızağını silindirin üzerine sürün ve kızak çubuğunu yerleştirin ve saplama vidaları ile hafifçe ayarlayın.
Plastik çekiç ile yataklama kızağına kenarından hafifçe vurun.
boşluğu kontrol edin gerekli ise tekrarlayın.
 3">
Teknik Bilgi
Yapım Şekli Kızaklı Piston sayesinde, boru üzerindeki kanaldan, güç iletimini gerçekleştiren milsiz silindir.
Strok 6000 m'ye kadar isteğe göre, daha üstü talebe göre
Bağlantı Parçasının Konumu İsteğe göre
Çalışma Çift etkili ve ayarlanabilir son konum yastıklamalı
Çalışma Basıncı 2 ... 8bar
Çalışma Sıcaklığı -20 C ... +80 C
Ortam Filtrelenmiş, az yağlanmış veya yağlanmamış sıkıştırılmış hava
Malzeme Alüminyum parçalar yüksek dayanımlı alaşımdan, sızdırmazlık elemanları yağa dirençli plastiklerden ve kauçuktan yapılır.
  Ağırlık
Silindir Kuvvet/6 bar Yastıklama ZS ZF ZFF Ağırlık/Stroke
18 140 N 15 mm 0.3 kg 0.4 kg 0.6 kg 1.5 kg/1000 m
25 270 N 18 mm 0.6 kg 0.9 kg 1.1 kg 2.6 kg/1000 m
32 440 N 24 mm 1.1 kg 1.5 kg 2.2 kg 3.6 kg/1000 m
40 680 N 34 mm 1.8 kg 2.8 kg 3.8 kg 4.8 kg/1000 m
50 1060 N 40 mm 3.2 kg 4.9 kg 6.4 kg 7.4 kg/1000 m
63 1680 N 49 mm 5.6 kg 8.0 kg 10.4 kg 10.0 kg/1000 m

 YÜKLER
Kuvvet ve Moment ile ilgili olan tüm veriler v<0.35m/s hız da olduğunda geçerlidir.
Bu değerler korunduğunda max.ömür, min.gürültü ve optimum çalışma sonuçları sağlanır.
Dah yüksek hızlar kabul edilebilirkuvvetleri azaltır.


ZS Standart Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 80 300 80 40 20 1 3 3
25 270 110 480 155 90 40 2 13 13
32 440 165 650 280 155 70 3.5 25 25
40 680 225 800 500 290 125 5.5 40 40
50 1060 325 1060 790 420 195 10 65 65
63 1680 435 1680 1500 850 370 16 100 100

ZF Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 370 370 100 58 26 3.5 6 6
25 270 800 800 280 160 65 10 20 20
32 440 1200 1200 510 300 140 25 45 45
40 680 1600 1600 1000 550 250 40 75 75
50 1060 2100 2100 1500 850 380 80 150 150
63 1680 2800 2800 2500 1400 610 110 250 250


Bu veriler Yataklamalı Kızaklar bağlı olduğu zaman geçerlidir.



ZFF Çift Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 550 550 150 80 31 5.2 9 9
25 270 1200 1200 420 210 80 15 30 30
32 440 1800 1800 750 400 170 37 67 67
40 680 2400 2400 1500 750 300 60 110 110
50 1060 3200 3200 2200 1150 460 120 220 220
63 1680 4200 4200 3700 1900 740 170 370 370

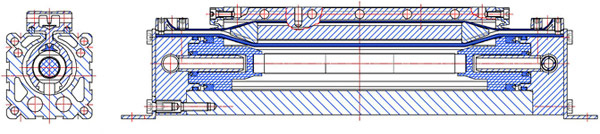

Pos TANIMLAMA MALZEME
1 Boru Al Mg Si 0.5 Eloksal Kaplamalı
2 Yuvarlak Profil TPU
3 Sızdırmazlık Bandı PA
4 Örtü Bandı Paslanmaz Çelik
5 Kızaklı Piston Al Eloksallı / POM
6 Arka Kapak Al Eloksallı
7 Özel Civata Çinko Kaplanmış Çelik
8 Yastıklama Pimi Paslanmaz Çelik
9 Bant Kapağı POM
10 Ön Sıyırıcı POM
11 Yan Sıyırıcı POM
12 Kızak Al Eloksallı
13 Konik Somun Çinko Kaplanmış Çelik
14 Sıkma Kaması Al Eloksallı
15 Kızak Çubuğu POM
16 Baskı Çubuğu Paslanmaz Çelik
17 Piston Keçesi PU
18 Yastıklama Halkası NBR
19 O-ring NBR
20 O-ring NBR
21 Yassı Keçe NBR
22 Gömme Civata Çinko Kaplanmış Çelik
23 Pimli Saplama Vidası Çinko Kaplanmış Çelik
24 Silindir Kafa Vidası Çinko Kaplanmış Çelik
25 Kör Tapa Çinko Kaplanmış Çelik
26 Saplama Vidası Çelik
27 Pimli Saplama Vidası Çelik
28 Yassı Rondela Çinko Kaplanmış Çelik
29 Silindir Kafa Vidası Çinko Kaplanmış Çelik
30 Saplama Vidası Çelik
31 Kare Somunu Çinko Kaplanmış Çelik





ZS Standart Silindir

Ø A AF AM B C CA CB D DA DB DC DD E F G J M N ØO S T U W
Ø 18 80 50 10 16.5 6.5 - - M7x1/6 15.5 - - - 103 75 - 3 15.5 M3x6 Ø 3.5 23.5 M3x7 30 39
Ø 25 100 70 13 20 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 3.5 20 M4x7 Ø 4.5 33 M4x9 42 53
Ø 32 120 100 16 20 8.5 7 13 G1/8x8 32 16 34.5 21 171 140 70 4.5 25 M5x9 Ø 5.5 41 M5x10 52 65
Ø 40 150 140 22 23 13 11 14.5 G1/4x12 37.5 18.5 41 29.5 220 180 90 5 33 M6x10 Ø 7 51 M6x12 63 79
Ø 50 180 180 29 23 13 12 14 G1/4x12 47.5 22.5 47.5 37 280 220 110 6.5 42 M8x12.5 Ø 7 63 M8x12 78 96
Ø 63 215 230 40 29 13 12.5 15.5 G3/8x12 59.5 24.5 59.5 44.5 333 280 140 8 54 M8x15 Ø9 78 M8x12 93 113.5

Sipariş Örneği:
ZS Ø 25 100mm Stroklu Standart Silindir

Sipariş No.
1 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
1 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
1 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı





ZF Yataklamalı Silindir


Ø A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 39 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 53 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 65 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 79 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 96 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 113.5 M8x16 78 M8x12 93

Sipariş Örneği:
ZF Ø 25 100mm Stroklu Yataklamalı Silindir

Sipariş No.
3 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı




ZFF Çift Yataklamalı Silindir



Ø
A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 48 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 64 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 78 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 95 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 114 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 134 M8x16 78 M8x12 93

Sipariş Örneği:
ZFF Ø 25 100mm Stroklu Çift Yataklamalı Silindir

Sipariş No.
3 2 5 1 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 1 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 1 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı

FB Ayak Bağlantı
Silindir
Ø mm
AA AB AC AD AE AH Sipariş No.
Ø 18 15 2 10 20 Ø 6 2 1182-0001
Ø 25 18 2 12.5 30 Ø 6 2 1252-0001
Ø 32 20 2.5 13.5 40 Ø 7 3 1322-0001
Ø 40 30 3 17.5 50 Ø 9 3.5 1402-0001
Ø 50 28 3 20 60 Ø 9 3 1502-0001
Ø 63 30 3 21 75 Ø 11 4.5 1632-0001

Her sipariş no'su 2 Adet Ayak Bağlantı ve 8 Adet civata içermektedir.


MB Orta Bağlantı
Silindir Ø mm AE AH BA BB BC BD BE BF Sipariş No.
Ø 18 Ø 6 2 56 46 36.5 23 2.5 8.25 1183-0001
Ø 25 Ø 6 2 70 60 50 28 3.5 11 1253-0001
Ø 32 Ø 7 3 85 73 61.5 33 4 13.8 1323-0001
Ø 40 Ø 9 3 105 90 75 38 4.5 16 1403-0001
Ø 50 Ø 9 3 122 106 91 43 5 19 1503-0001
Ø 63 Ø 11 4.5 144 125 107 48 6 22 1633-0001

Her sipariş no'su 2 Adet Orta Bağlantı ve 4 Adet civata içermektedir.
Bükülme Diyagramı
MB Orta Bağlantı
Çok uzun Silindirler kullanıldığı ve büyük yükler uygulandığı zaman boru bükülmesine DİKKAT edilmelidir. Kabul edilebilir bükülme haricindeki bükülme durumunda bir veya birden fazla Orta Bağlantı kullanılmalıdır.
Örnek:
Fz=500N uygulandığı zaman Ø25 Silindir max. 0.5mm bükülmelidir.
Diyagrama göre Silindir 750mm uzunluğunda olabilir. Daha uzun Silindirlerde orta bağlantı kullanılmalıdır.
Diğer olasılıklar:
Uzun Silindirler bağlantısız kurulduğu zamanlarda ilave profiller destek gibi kullanılabilir.
Örnekler:
Tüm versiyonlarda duruma göre orta bağlantılı veya standart profili.



AS Ayarlanabilir Şok Emici Bağlantı Braketi
Silindir Ø mm A
ZF/ZFK
AH B
ZF/ZFK
C D E F G H M N O SW T
Ø 18 80/57.5 2 113/90.5 32 Max. 25 57 43.5 8 23.5 M10x1 8 15 13 M3x10
Ø 25 100/67.5 2 117.5/85 37 Max. 40 72 57 12.5 33 M14x1.5 10 20 17 M4x10
Ø 32 120/77.5 3 135.5/90 70 Max. 30 84 70 14.5 41 M14x1.5 12 20 17 M5x12
Ø 40 150/95 3 165/110 65 Max. 50 105 93 16 51 M25x1.5 15 30 32 M6x15
Ø 50 180/105 3 195/140 80 Max. 65 126 102 22.5 63 M25x1.5 15 30 32 M8x20
Ø 63 215/125 4.5 250/160 80 65 140 118.5 20 78 M25x1.5 15 40 32 M8x20


Sipariş Örneği: AS25 Durdurma Ayarı değiştirilebilir ZF25 veya ZFK25 için (Şok Emicisiz)

Sipariş No.
1 2 5 8 - 0 0 0 0
Tekopa

Rodless Silindirler

Rodless Silindirler

ZS
ZSS

STANDART SİLİNDİR
Mevcut milsiz silindirlerle aynı bağlantı uzunluğu
0-strok uyumlu

GÜVENLİK KURALLARI

LANAMATIC silindir güvenlidir ve son teknoloji ile üretilmiştir.
Aşağıdaki durumlar tehlikeli olabilir;

Eğer silindir ehil olmaya personel tarafından veya uygunsuz biçimde kullanılır, kurulur ve bakım yapılırsa,

Eğer silindir kurallara uygun olarak kullanılmazsa

Eğer kaza önleme kuralları (UVV,VDE), güvenlik ve kurma kuralları dikkate alınmazsa

Silindirin işlev ve işlem güvenliğini kısıtlayan çalışma yöntemlerindenkaçınmak zorunludur.

Silindir sadece kendi teknik kapsamında kullanılmak içindir, bunun dışındaki herhangi bir kullanım kurallara aykırıdır.

Üreticiler bu çeşit uygunsuz kullanımdan kaynaklanan hasarlardan mesul değildir.

Kurulum yeniden inşa, bakım durumlarında güç kaynağının sökülmesi zorunludur.

Bakım, genişletme veya yeniden inşa durumlarında silindirin çalışma alanından uzaklaştırılması ve işin tehlike bölgesi dışında yapılması tavsiye edilir.

Birimlerin kurulum, bağlantı, ayarlama, çalıştırma ve deneme aşamalarında hiçbir teknisyenin veya başka bir kişinin yanlışlıkla silindirleri çalıştıramayacağından emin olunmalıdır.

Aksesuar olarak belirtilmeyen ilave delikler, dişler veya bağlantılar ancak LANAMATIC AG'ye danıştıktan sonra uygulanabilir.

Eğer bir silindirin aşındırıcı toz veya asit benzeri maddelerin buharının yakınında çalıştırılması söz konusu olursa LANAMATIC AG'nin ön onayına ihtiyaç vardır.

Aksi halde çalışma yerinin güvenlik ve kaza önleme kuralları geçerlidir.

ZK
ZKS



KISA SİLİNDİR
Son derece kısa bağlantı uzunluğu

0-stroğu %42 daha kısa

ZF
ZFF
ZFK
ZFU
ZFB
YATAKLAMALI SİLİNDİR
Dıştan ayarlanabilir kızak yataklaması ile birlikte
Büyük yükler için
ZP PARALEL SİLİNDİR
Her yönden yüksek momentler ve yükler için
Çift etkili kuvvet
Merkezi bağlantı
ZGS
ZGK
ZGF
ZGFK
KAVRAYICI SİLİNDİR
Kavrama fonksiyonları ve germe fonksiyonları
Açma & kapama fonksiyonları
ZTS
ZTK
ZTF
TANDEM SİLİNDİR
Boyuna yüksek momentler için
ZDS
ZDK
ZDF
ZDFK
ÇİFT ETKİLİ SİLİNDİR
Çift etkili kuvvet
Sıkma, baskı, zımbalama vs.
FB
MB
PB
KT
AKSESUARLAR
Ayak bağlantı braketi
Orta destek bağlantı
Hareketli köprü bağlantı
Çarpraz bağlantı braketi vs.


NOTLAR
» Bu veriler ürün bilgisi olarak kullanmak içindir,
yasal olarak tanınmış özellikler değildir.
» Eğer Kasıt veya ağır ihmal söz konusu değilse zarar için tarafımıza yöneltilen herhangi bir talep hukuken değerlendirmeye alınmadan yok sayılacaktır.
» Teknik değişikliklerin, kusurların ve hataların bütün hakları saklıdır.
MONTAJ TALİMATI
Piston keçelerini ve yastıklama halkasını biraz yağlayın
Piston keçesini pistonun üzerine bağlayın.
Yastıklama halkasını kanalın içine takın.
Halkanın küçük çapının dışarıda olmasına dikkat edin.
Sızdırmazlık bandını biraz yağlayın.
Bir ucunu yukarı doğru bükerek kızaklı pistonun içine yerleştirin.
Sızdırmazlık bandının ucunu boru profiline, ve kızaklı pistonu boru profilinin içine yerleştirin.
Arka kapağa, band kapağı ve yastıklama pimi çnceden monte edilmiştir.
O-Ringi yağlayın ve yerleştirin.
Kızaklı pistonu sona doğru itin ve arka kapağı yerleştirin.
Bir tarafına yassı sızdırmazlık elemanını yerleştirin ve özel civataları sıkın.
Örtü bandını yerleştirin ve saplama vidası ile sıkıştırın.
Kızaklı pistonun içinden geçirin.
Tam boyuna getirin ve diğer taraftan sıkıştırın.
Sızdırmazlık bandını pense ile gererek çekin(yaklaşık uzunluğunun 0.5 - 1 % kadar) uzatın ve pimli saplama vidasıyla sabitleyin.
Arta kalan sızdırmazlık bandını kesin.Yan sıyırıcıyı yerleştirin, ön sıyırıcıyı sıkın ve örtü bandı ile sıkıştırın.
Saplama vidasını yapıştırıcı ile (Loctite) sabitleyin.
Yataklama kızağını silindirin üzerine sürün ve kızak çubuğunu yerleştirin ve saplama vidaları ile hafifçe ayarlayın.
Plastik çekiç ile yataklama kızağına kenarından hafifçe vurun.
boşluğu kontrol edin gerekli ise tekrarlayın.
 3">
Teknik Bilgi
Yapım Şekli Kızaklı Piston sayesinde, boru üzerindeki kanaldan, güç iletimini gerçekleştiren milsiz silindir.
Strok 6000 m'ye kadar isteğe göre, daha üstü talebe göre
Bağlantı Parçasının Konumu İsteğe göre
Çalışma Çift etkili ve ayarlanabilir son konum yastıklamalı
Çalışma Basıncı 2 ... 8bar
Çalışma Sıcaklığı -20 C ... +80 C
Ortam Filtrelenmiş, az yağlanmış veya yağlanmamış sıkıştırılmış hava
Malzeme Alüminyum parçalar yüksek dayanımlı alaşımdan, sızdırmazlık elemanları yağa dirençli plastiklerden ve kauçuktan yapılır.
  Ağırlık
Silindir Kuvvet/6 bar Yastıklama ZS ZF ZFF Ağırlık/Stroke
18 140 N 15 mm 0.3 kg 0.4 kg 0.6 kg 1.5 kg/1000 m
25 270 N 18 mm 0.6 kg 0.9 kg 1.1 kg 2.6 kg/1000 m
32 440 N 24 mm 1.1 kg 1.5 kg 2.2 kg 3.6 kg/1000 m
40 680 N 34 mm 1.8 kg 2.8 kg 3.8 kg 4.8 kg/1000 m
50 1060 N 40 mm 3.2 kg 4.9 kg 6.4 kg 7.4 kg/1000 m
63 1680 N 49 mm 5.6 kg 8.0 kg 10.4 kg 10.0 kg/1000 m

 YÜKLER
Kuvvet ve Moment ile ilgili olan tüm veriler v<0.35m/s hız da olduğunda geçerlidir.
Bu değerler korunduğunda max.ömür, min.gürültü ve optimum çalışma sonuçları sağlanır.
Dah yüksek hızlar kabul edilebilirkuvvetleri azaltır.


ZS Standart Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 80 300 80 40 20 1 3 3
25 270 110 480 155 90 40 2 13 13
32 440 165 650 280 155 70 3.5 25 25
40 680 225 800 500 290 125 5.5 40 40
50 1060 325 1060 790 420 195 10 65 65
63 1680 435 1680 1500 850 370 16 100 100

ZF Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 370 370 100 58 26 3.5 6 6
25 270 800 800 280 160 65 10 20 20
32 440 1200 1200 510 300 140 25 45 45
40 680 1600 1600 1000 550 250 40 75 75
50 1060 2100 2100 1500 850 380 80 150 150
63 1680 2800 2800 2500 1400 610 110 250 250


Bu veriler Yataklamalı Kızaklar bağlı olduğu zaman geçerlidir.



ZFF Çift Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 550 550 150 80 31 5.2 9 9
25 270 1200 1200 420 210 80 15 30 30
32 440 1800 1800 750 400 170 37 67 67
40 680 2400 2400 1500 750 300 60 110 110
50 1060 3200 3200 2200 1150 460 120 220 220
63 1680 4200 4200 3700 1900 740 170 370 370

Pos TANIMLAMA MALZEME
1 Boru Al Mg Si 0.5 Eloksal Kaplamalı
2 Yuvarlak Profil TPU
3 Sızdırmazlık Bandı PA
4 Örtü Bandı Paslanmaz Çelik
5 Kızaklı Piston Al Eloksallı / POM
6 Arka Kapak Al Eloksallı
7 Özel Civata Çinko Kaplanmış Çelik
8 Yastıklama Pimi Paslanmaz Çelik
9 Bant Kapağı POM
10 Ön Sıyırıcı POM
11 Yan Sıyırıcı POM
12 Kızak Al Eloksallı
13 Konik Somun Çinko Kaplanmış Çelik
14 Sıkma Kaması Al Eloksallı
15 Kızak Çubuğu POM
16 Baskı Çubuğu Paslanmaz Çelik
17 Piston Keçesi PU
18 Yastıklama Halkası NBR
19 O-ring NBR
20 O-ring NBR
21 Yassı Keçe NBR
22 Gömme Civata Çinko Kaplanmış Çelik
23 Pimli Saplama Vidası Çinko Kaplanmış Çelik
24 Silindir Kafa Vidası Çinko Kaplanmış Çelik
25 Kör Tapa Çinko Kaplanmış Çelik
26 Saplama Vidası Çelik
27 Pimli Saplama Vidası Çelik
28 Yassı Rondela Çinko Kaplanmış Çelik
29 Silindir Kafa Vidası Çinko Kaplanmış Çelik
30 Saplama Vidası Çelik
31 Kare Somunu Çinko Kaplanmış Çelik





ZS Standart Silindir

Ø A AF AM B C CA CB D DA DB DC DD E F G J M N ØO S T U W
Ø 18 80 50 10 16.5 6.5 - - M7x1/6 15.5 - - - 103 75 - 3 15.5 M3x6 Ø 3.5 23.5 M3x7 30 39
Ø 25 100 70 13 20 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 3.5 20 M4x7 Ø 4.5 33 M4x9 42 53
Ø 32 120 100 16 20 8.5 7 13 G1/8x8 32 16 34.5 21 171 140 70 4.5 25 M5x9 Ø 5.5 41 M5x10 52 65
Ø 40 150 140 22 23 13 11 14.5 G1/4x12 37.5 18.5 41 29.5 220 180 90 5 33 M6x10 Ø 7 51 M6x12 63 79
Ø 50 180 180 29 23 13 12 14 G1/4x12 47.5 22.5 47.5 37 280 220 110 6.5 42 M8x12.5 Ø 7 63 M8x12 78 96
Ø 63 215 230 40 29 13 12.5 15.5 G3/8x12 59.5 24.5 59.5 44.5 333 280 140 8 54 M8x15 Ø9 78 M8x12 93 113.5

Sipariş Örneği:
ZS Ø 25 100mm Stroklu Standart Silindir

Sipariş No.
1 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
1 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
1 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı





ZF Yataklamalı Silindir


Ø A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 39 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 53 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 65 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 79 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 96 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 113.5 M8x16 78 M8x12 93

Sipariş Örneği:
ZF Ø 25 100mm Stroklu Yataklamalı Silindir

Sipariş No.
3 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı




ZFF Çift Yataklamalı Silindir



Ø
A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 48 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 64 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 78 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 95 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 114 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 134 M8x16 78 M8x12 93

Sipariş Örneği:
ZFF Ø 25 100mm Stroklu Çift Yataklamalı Silindir

Sipariş No.
3 2 5 1 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 1 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 1 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı

FB Ayak Bağlantı
Silindir
Ø mm
AA AB AC AD AE AH Sipariş No.
Ø 18 15 2 10 20 Ø 6 2 1182-0001
Ø 25 18 2 12.5 30 Ø 6 2 1252-0001
Ø 32 20 2.5 13.5 40 Ø 7 3 1322-0001
Ø 40 30 3 17.5 50 Ø 9 3.5 1402-0001
Ø 50 28 3 20 60 Ø 9 3 1502-0001
Ø 63 30 3 21 75 Ø 11 4.5 1632-0001

Her sipariş no'su 2 Adet Ayak Bağlantı ve 8 Adet civata içermektedir.


MB Orta Bağlantı
Silindir Ø mm AE AH BA BB BC BD BE BF Sipariş No.
Ø 18 Ø 6 2 56 46 36.5 23 2.5 8.25 1183-0001
Ø 25 Ø 6 2 70 60 50 28 3.5 11 1253-0001
Ø 32 Ø 7 3 85 73 61.5 33 4 13.8 1323-0001
Ø 40 Ø 9 3 105 90 75 38 4.5 16 1403-0001
Ø 50 Ø 9 3 122 106 91 43 5 19 1503-0001
Ø 63 Ø 11 4.5 144 125 107 48 6 22 1633-0001

Her sipariş no'su 2 Adet Orta Bağlantı ve 4 Adet civata içermektedir.
Bükülme Diyagramı
MB Orta Bağlantı
Çok uzun Silindirler kullanıldığı ve büyük yükler uygulandığı zaman boru bükülmesine DİKKAT edilmelidir. Kabul edilebilir bükülme haricindeki bükülme durumunda bir veya birden fazla Orta Bağlantı kullanılmalıdır.
Örnek:
Fz=500N uygulandığı zaman Ø25 Silindir max. 0.5mm bükülmelidir.
Diyagrama göre Silindir 750mm uzunluğunda olabilir. Daha uzun Silindirlerde orta bağlantı kullanılmalıdır.
Diğer olasılıklar:
Uzun Silindirler bağlantısız kurulduğu zamanlarda ilave profiller destek gibi kullanılabilir.
Örnekler:
Tüm versiyonlarda duruma göre orta bağlantılı veya standart profili.



AS Ayarlanabilir Şok Emici Bağlantı Braketi
Silindir Ø mm A
ZF/ZFK
AH B
ZF/ZFK
C D E F G H M N O SW T
Ø 18 80/57.5 2 113/90.5 32 Max. 25 57 43.5 8 23.5 M10x1 8 15 13 M3x10
Ø 25 100/67.5 2 117.5/85 37 Max. 40 72 57 12.5 33 M14x1.5 10 20 17 M4x10
Ø 32 120/77.5 3 135.5/90 70 Max. 30 84 70 14.5 41 M14x1.5 12 20 17 M5x12
Ø 40 150/95 3 165/110 65 Max. 50 105 93 16 51 M25x1.5 15 30 32 M6x15
Ø 50 180/105 3 195/140 80 Max. 65 126 102 22.5 63 M25x1.5 15 30 32 M8x20
Ø 63 215/125 4.5 250/160 80 65 140 118.5 20 78 M25x1.5 15 40 32 M8x20


Sipariş Örneği: AS25 Durdurma Ayarı değiştirilebilir ZF25 veya ZFK25 için (Şok Emicisiz)

Sipariş No.
1 2 5 8 - 0 0 0 0

Tekopa

Rodless Silindirler

Rodless Silindirler

ZS
ZSS

STANDART SİLİNDİR
Mevcut milsiz silindirlerle aynı bağlantı uzunluğu
0-strok uyumlu

GÜVENLİK KURALLARI

LANAMATIC silindir güvenlidir ve son teknoloji ile üretilmiştir.
Aşağıdaki durumlar tehlikeli olabilir;

Eğer silindir ehil olmaya personel tarafından veya uygunsuz biçimde kullanılır, kurulur ve bakım yapılırsa,

Eğer silindir kurallara uygun olarak kullanılmazsa

Eğer kaza önleme kuralları (UVV,VDE), güvenlik ve kurma kuralları dikkate alınmazsa

Silindirin işlev ve işlem güvenliğini kısıtlayan çalışma yöntemlerindenkaçınmak zorunludur.

Silindir sadece kendi teknik kapsamında kullanılmak içindir, bunun dışındaki herhangi bir kullanım kurallara aykırıdır.

Üreticiler bu çeşit uygunsuz kullanımdan kaynaklanan hasarlardan mesul değildir.

Kurulum yeniden inşa, bakım durumlarında güç kaynağının sökülmesi zorunludur.

Bakım, genişletme veya yeniden inşa durumlarında silindirin çalışma alanından uzaklaştırılması ve işin tehlike bölgesi dışında yapılması tavsiye edilir.

Birimlerin kurulum, bağlantı, ayarlama, çalıştırma ve deneme aşamalarında hiçbir teknisyenin veya başka bir kişinin yanlışlıkla silindirleri çalıştıramayacağından emin olunmalıdır.

Aksesuar olarak belirtilmeyen ilave delikler, dişler veya bağlantılar ancak LANAMATIC AG'ye danıştıktan sonra uygulanabilir.

Eğer bir silindirin aşındırıcı toz veya asit benzeri maddelerin buharının yakınında çalıştırılması söz konusu olursa LANAMATIC AG'nin ön onayına ihtiyaç vardır.

Aksi halde çalışma yerinin güvenlik ve kaza önleme kuralları geçerlidir.

ZK
ZKS



KISA SİLİNDİR
Son derece kısa bağlantı uzunluğu

0-stroğu %42 daha kısa

ZF
ZFF
ZFK
ZFU
ZFB
YATAKLAMALI SİLİNDİR
Dıştan ayarlanabilir kızak yataklaması ile birlikte
Büyük yükler için
ZP PARALEL SİLİNDİR
Her yönden yüksek momentler ve yükler için
Çift etkili kuvvet
Merkezi bağlantı
ZGS
ZGK
ZGF
ZGFK
KAVRAYICI SİLİNDİR
Kavrama fonksiyonları ve germe fonksiyonları
Açma & kapama fonksiyonları
ZTS
ZTK
ZTF
TANDEM SİLİNDİR
Boyuna yüksek momentler için
ZDS
ZDK
ZDF
ZDFK
ÇİFT ETKİLİ SİLİNDİR
Çift etkili kuvvet
Sıkma, baskı, zımbalama vs.
FB
MB
PB
KT
AKSESUARLAR
Ayak bağlantı braketi
Orta destek bağlantı
Hareketli köprü bağlantı
Çarpraz bağlantı braketi vs.


NOTLAR
» Bu veriler ürün bilgisi olarak kullanmak içindir,
yasal olarak tanınmış özellikler değildir.
» Eğer Kasıt veya ağır ihmal söz konusu değilse zarar için tarafımıza yöneltilen herhangi bir talep hukuken değerlendirmeye alınmadan yok sayılacaktır.
» Teknik değişikliklerin, kusurların ve hataların bütün hakları saklıdır.
MONTAJ TALİMATI
Piston keçelerini ve yastıklama halkasını biraz yağlayın
Piston keçesini pistonun üzerine bağlayın.
Yastıklama halkasını kanalın içine takın.
Halkanın küçük çapının dışarıda olmasına dikkat edin.
Sızdırmazlık bandını biraz yağlayın.
Bir ucunu yukarı doğru bükerek kızaklı pistonun içine yerleştirin.
Sızdırmazlık bandının ucunu boru profiline, ve kızaklı pistonu boru profilinin içine yerleştirin.
Arka kapağa, band kapağı ve yastıklama pimi çnceden monte edilmiştir.
O-Ringi yağlayın ve yerleştirin.
Kızaklı pistonu sona doğru itin ve arka kapağı yerleştirin.
Bir tarafına yassı sızdırmazlık elemanını yerleştirin ve özel civataları sıkın.
Örtü bandını yerleştirin ve saplama vidası ile sıkıştırın.
Kızaklı pistonun içinden geçirin.
Tam boyuna getirin ve diğer taraftan sıkıştırın.
Sızdırmazlık bandını pense ile gererek çekin(yaklaşık uzunluğunun 0.5 - 1 % kadar) uzatın ve pimli saplama vidasıyla sabitleyin.
Arta kalan sızdırmazlık bandını kesin.Yan sıyırıcıyı yerleştirin, ön sıyırıcıyı sıkın ve örtü bandı ile sıkıştırın.
Saplama vidasını yapıştırıcı ile (Loctite) sabitleyin.
Yataklama kızağını silindirin üzerine sürün ve kızak çubuğunu yerleştirin ve saplama vidaları ile hafifçe ayarlayın.
Plastik çekiç ile yataklama kızağına kenarından hafifçe vurun.
boşluğu kontrol edin gerekli ise tekrarlayın.
 3">
Teknik Bilgi
Yapım Şekli Kızaklı Piston sayesinde, boru üzerindeki kanaldan, güç iletimini gerçekleştiren milsiz silindir.
Strok 6000 m'ye kadar isteğe göre, daha üstü talebe göre
Bağlantı Parçasının Konumu İsteğe göre
Çalışma Çift etkili ve ayarlanabilir son konum yastıklamalı
Çalışma Basıncı 2 ... 8bar
Çalışma Sıcaklığı -20 C ... +80 C
Ortam Filtrelenmiş, az yağlanmış veya yağlanmamış sıkıştırılmış hava
Malzeme Alüminyum parçalar yüksek dayanımlı alaşımdan, sızdırmazlık elemanları yağa dirençli plastiklerden ve kauçuktan yapılır.
  Ağırlık
Silindir Kuvvet/6 bar Yastıklama ZS ZF ZFF Ağırlık/Stroke
18 140 N 15 mm 0.3 kg 0.4 kg 0.6 kg 1.5 kg/1000 m
25 270 N 18 mm 0.6 kg 0.9 kg 1.1 kg 2.6 kg/1000 m
32 440 N 24 mm 1.1 kg 1.5 kg 2.2 kg 3.6 kg/1000 m
40 680 N 34 mm 1.8 kg 2.8 kg 3.8 kg 4.8 kg/1000 m
50 1060 N 40 mm 3.2 kg 4.9 kg 6.4 kg 7.4 kg/1000 m
63 1680 N 49 mm 5.6 kg 8.0 kg 10.4 kg 10.0 kg/1000 m

 YÜKLER
Kuvvet ve Moment ile ilgili olan tüm veriler v<0.35m/s hız da olduğunda geçerlidir.
Bu değerler korunduğunda max.ömür, min.gürültü ve optimum çalışma sonuçları sağlanır.
Dah yüksek hızlar kabul edilebilirkuvvetleri azaltır.


ZS Standart Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 80 300 80 40 20 1 3 3
25 270 110 480 155 90 40 2 13 13
32 440 165 650 280 155 70 3.5 25 25
40 680 225 800 500 290 125 5.5 40 40
50 1060 325 1060 790 420 195 10 65 65
63 1680 435 1680 1500 850 370 16 100 100

ZF Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 370 370 100 58 26 3.5 6 6
25 270 800 800 280 160 65 10 20 20
32 440 1200 1200 510 300 140 25 45 45
40 680 1600 1600 1000 550 250 40 75 75
50 1060 2100 2100 1500 850 380 80 150 150
63 1680 2800 2800 2500 1400 610 110 250 250


Bu veriler Yataklamalı Kızaklar bağlı olduğu zaman geçerlidir.



ZFF Çift Yataklamalı Silindir

Silindir V max <= 0.35 m/s V'ye bağlı kabuledilebilir F Moment
  Fx(N) Fy(N) Fz(N) F kab.
0.75 m/s
F kab.
1 m/s
F kab.
1.5 m/s
Mx(Nm)
Fy/ Fz
My(Nm)
Fx/Fz
Mz(Nm)
Fx/Fy
18 140 550 550 150 80 31 5.2 9 9
25 270 1200 1200 420 210 80 15 30 30
32 440 1800 1800 750 400 170 37 67 67
40 680 2400 2400 1500 750 300 60 110 110
50 1060 3200 3200 2200 1150 460 120 220 220
63 1680 4200 4200 3700 1900 740 170 370 370

Pos TANIMLAMA MALZEME
1 Boru Al Mg Si 0.5 Eloksal Kaplamalı
2 Yuvarlak Profil TPU
3 Sızdırmazlık Bandı PA
4 Örtü Bandı Paslanmaz Çelik
5 Kızaklı Piston Al Eloksallı / POM
6 Arka Kapak Al Eloksallı
7 Özel Civata Çinko Kaplanmış Çelik
8 Yastıklama Pimi Paslanmaz Çelik
9 Bant Kapağı POM
10 Ön Sıyırıcı POM
11 Yan Sıyırıcı POM
12 Kızak Al Eloksallı
13 Konik Somun Çinko Kaplanmış Çelik
14 Sıkma Kaması Al Eloksallı
15 Kızak Çubuğu POM
16 Baskı Çubuğu Paslanmaz Çelik
17 Piston Keçesi PU
18 Yastıklama Halkası NBR
19 O-ring NBR
20 O-ring NBR
21 Yassı Keçe NBR
22 Gömme Civata Çinko Kaplanmış Çelik
23 Pimli Saplama Vidası Çinko Kaplanmış Çelik
24 Silindir Kafa Vidası Çinko Kaplanmış Çelik
25 Kör Tapa Çinko Kaplanmış Çelik
26 Saplama Vidası Çelik
27 Pimli Saplama Vidası Çelik
28 Yassı Rondela Çinko Kaplanmış Çelik
29 Silindir Kafa Vidası Çinko Kaplanmış Çelik
30 Saplama Vidası Çelik
31 Kare Somunu Çinko Kaplanmış Çelik





ZS Standart Silindir

Ø A AF AM B C CA CB D DA DB DC DD E F G J M N ØO S T U W
Ø 18 80 50 10 16.5 6.5 - - M7x1/6 15.5 - - - 103 75 - 3 15.5 M3x6 Ø 3.5 23.5 M3x7 30 39
Ø 25 100 70 13 20 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 3.5 20 M4x7 Ø 4.5 33 M4x9 42 53
Ø 32 120 100 16 20 8.5 7 13 G1/8x8 32 16 34.5 21 171 140 70 4.5 25 M5x9 Ø 5.5 41 M5x10 52 65
Ø 40 150 140 22 23 13 11 14.5 G1/4x12 37.5 18.5 41 29.5 220 180 90 5 33 M6x10 Ø 7 51 M6x12 63 79
Ø 50 180 180 29 23 13 12 14 G1/4x12 47.5 22.5 47.5 37 280 220 110 6.5 42 M8x12.5 Ø 7 63 M8x12 78 96
Ø 63 215 230 40 29 13 12.5 15.5 G3/8x12 59.5 24.5 59.5 44.5 333 280 140 8 54 M8x15 Ø9 78 M8x12 93 113.5

Sipariş Örneği:
ZS Ø 25 100mm Stroklu Standart Silindir

Sipariş No.
1 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
1 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
1 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı





ZF Yataklamalı Silindir


Ø A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 39 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 53 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 65 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 79 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 96 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 113.5 M8x16 78 M8x12 93

Sipariş Örneği:
ZF Ø 25 100mm Stroklu Yataklamalı Silindir

Sipariş No.
3 2 5 0 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 0 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 0 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı




ZFF Çift Yataklamalı Silindir



Ø
A AM B BM C CA CB D DA DB DC DD FE FF FG FM FW N S T U
Ø 18 80 10 16.5 35 6.5 - - M7x1/6 17.5 - - - 103 75 - 50 48 M4x7.5 23.5 M3x7 30
Ø 25 100 13 20 45 8.5 7 13 G1/8x8 25.5 14 28 18.5 131 100 50 66 64 M4x8 33 M4x9 42
Ø 32 120 16 20 55 8.5 7 13 G1/8x8 32 17.5 34.5 21 171 140 70 80 78 M5x10 41 M5x10 52
Ø 40 150 22 24 70 13 9.5 14.5 G1/4x12 37.5 20 42 29.5 220 180 90 97 95 M6x12 51 M6x12 63
Ø 50 180 29 24 85 13 9.5 14.5 G1/4x12 47.5 26 52 37 280 220 110 116 114 M8x16 63 M8x12 78
Ø 63 215 40 30 105 13 11 18.5 G3/8x12 59.5 30 62 44.5 333 280 140 136 134 M8x16 78 M8x12 93

Sipariş Örneği:
ZFF Ø 25 100mm Stroklu Çift Yataklamalı Silindir

Sipariş No.
3 2 5 1 - 0 0 0 0 - 0 1 0 0 Standart Bağlantı
3 2 5 1 - 0 0 0 1 - 0 1 0 0 Alt Bağlantı
3 2 5 1 - 0 0 0 2 - 0 1 0 0 Tek Taraflı Bağlantı

FB Ayak Bağlantı
Silindir
Ø mm
AA AB AC AD AE AH Sipariş No.
Ø 18 15 2 10 20 Ø 6 2 1182-0001
Ø 25 18 2 12.5 30 Ø 6 2 1252-0001
Ø 32 20 2.5 13.5 40 Ø 7 3 1322-0001
Ø 40 30 3 17.5 50 Ø 9 3.5 1402-0001
Ø 50 28 3 20 60 Ø 9 3 1502-0001
Ø 63 30 3 21 75 Ø 11 4.5 1632-0001

Her sipariş no'su 2 Adet Ayak Bağlantı ve 8 Adet civata içermektedir.


MB Orta Bağlantı
Silindir Ø mm AE AH BA BB BC BD BE BF Sipariş No.
Ø 18 Ø 6 2 56 46 36.5 23 2.5 8.25 1183-0001
Ø 25 Ø 6 2 70 60 50 28 3.5 11 1253-0001
Ø 32 Ø 7 3 85 73 61.5 33 4 13.8 1323-0001
Ø 40 Ø 9 3 105 90 75 38 4.5 16 1403-0001
Ø 50 Ø 9 3 122 106 91 43 5 19 1503-0001
Ø 63 Ø 11 4.5 144 125 107 48 6 22 1633-0001

Her sipariş no'su 2 Adet Orta Bağlantı ve 4 Adet civata içermektedir.
Bükülme Diyagramı
MB Orta Bağlantı
Çok uzun Silindirler kullanıldığı ve büyük yükler uygulandığı zaman boru bükülmesine DİKKAT edilmelidir. Kabul edilebilir bükülme haricindeki bükülme durumunda bir veya birden fazla Orta Bağlantı kullanılmalıdır.
Örnek:
Fz=500N uygulandığı zaman Ø25 Silindir max. 0.5mm bükülmelidir.
Diyagrama göre Silindir 750mm uzunluğunda olabilir. Daha uzun Silindirlerde orta bağlantı kullanılmalıdır.
Diğer olasılıklar:
Uzun Silindirler bağlantısız kurulduğu zamanlarda ilave profiller destek gibi kullanılabilir.
Örnekler:
Tüm versiyonlarda duruma göre orta bağlantılı veya standart profili.



AS Ayarlanabilir Şok Emici Bağlantı Braketi
Silindir Ø mm A
ZF/ZFK
AH B
ZF/ZFK
C D E F G H M N O SW T
Ø 18 80/57.5 2 113/90.5 32 Max. 25 57 43.5 8 23.5 M10x1 8 15 13 M3x10
Ø 25 100/67.5 2 117.5/85 37 Max. 40 72 57 12.5 33 M14x1.5 10 20 17 M4x10
Ø 32 120/77.5 3 135.5/90 70 Max. 30 84 70 14.5 41 M14x1.5 12 20 17 M5x12
Ø 40 150/95 3 165/110 65 Max. 50 105 93 16 51 M25x1.5 15 30 32 M6x15
Ø 50 180/105 3 195/140 80 Max. 65 126 102 22.5 63 M25x1.5 15 30 32 M8x20
Ø 63 215/125 4.5 250/160 80 65 140 118.5 20 78 M25x1.5 15 40 32 M8x20


Sipariş Örneği: AS25 Durdurma Ayarı değiştirilebilir ZF25 veya ZFK25 için (Şok Emicisiz)

Sipariş No.
1 2 5 8 - 0 0 0 0
